Эхолинк-узел RX3AQY-L в г.Москва, Россия

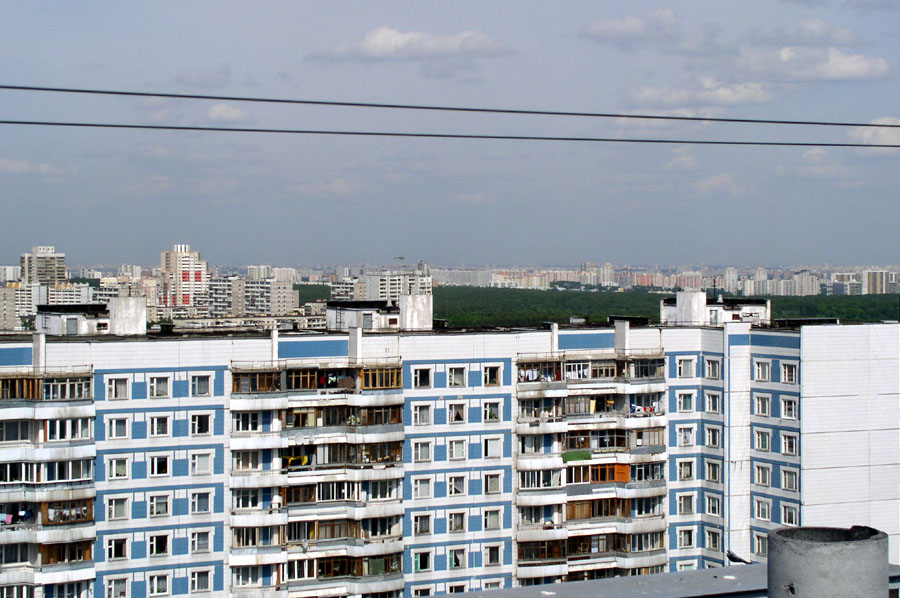

Фото. 01

C 19.10.2006 в г.Москва к системе Эхолинк через Интернет подключен узел RX3AQY.

Параметры:

1. Позывной сигнал: RX3AQY-L Номер узла: #179548
2. Частотный ресурс: 436.600 MHz Субтон CTSS: нет
3. Режим работы: круглосуточно
4. Максимальное число одновременных соединений со стороны интернет: 4
5. QTH: г.Москва (ЮЗАО); QRA: KO85SP (55°37.61' N,  37°31.16' E)
6. Администратор: Роман RX3AQY #172375, ICQ: 134538870
7. Аппаратура узла:
   1. Трансивер: GM-300 :: Pвых. = 40 вт :: Модуляция: NFM 5 KHz :: Режим работы: симплекс
   2. Антенна: DIAMOND F-510, высота установки: 60 м, ASL = 305 м :: Место установки: крыша 17 этажного дома
   3. Программное обеспечение: EchoLink v.1.9.892 от Jonathan Taylor (K1RFD)
   4. Интерфейс сопряжения с PC: самодельный (RIB)

8. Канал в Интернет: выделенный 1500 Kbps через ISP 'Корвет-Телеком', URL: http://www.ints.ru
9. Покрытие территории: г.Моска (юго-запад). Уверенная связь в радиусе 30-50 км от Эхолинк-узла
10. Радиолюбители, которые 'заходят' на Эхолинк-узел через УКВ эфир, ~ 20...30 чел, в том числе:

RU3AMO - Вадим, г.Москва RV3DDL - Сергей, п.Селятино RV3DHC aka RX3F - Антон, г.Троицк, Московская обл. RW3AFY - Александр, г.Москва RW3BQ - Вадим г.Москва RX3AQY - Роман, г.Москва, RX3AOE - Юрий, г.Москва RX3ASS - Анатолий, г.Дзержинский RZ3AEY - Андрей, г.Москва RZ3ATE - Кирилл, г.Москва UA3ACL - Сергей, г.Москва UA3AHU - Юрий, г.Москва и другие

02. Схема. Рассмотреть

• Комментарии к RADIO INTERFACE BOX (RIB):
  • Коммутация выполнена по классической схеме без гальванической развязки.
  • Необходимо чтобы радиостанция и компьютер имели общее заземление, также необходимо правильное заземление антенно-фидерного тракта.
  • Коммутация RX/TX выполнена на твердотельном интегральном реле КР293КП3, также можно применить две штуки КР293КП1 или зарубежные аналоги.
  • В данном блоке применяется микросхема К174ХА10 (А283) в качестве УНЧ, для контроля прохождения НЧ сигнала RX/TX. Применение данной микросхемы обоснованно малой обвеской включения, а мощность выхода около 0,5 Вт достаточна для контроля.
  • Резисторы R7 и R11 выравнивают звуковые сигналы RX/TX. Резистор R9 регулятор громкости.

Фото. 03

Фото. 04

Фото. 05

Полезные ссылки:

1. Эхолинк-узел RV3DHC-L

...

[ 21.11.2006 21:41 ] Updated Сергей (UR3IRS)
[ 11.11.2006 ] Сергей (UR3IRS). Информация получена от Романа RX3AQY
